应用于各类电源上

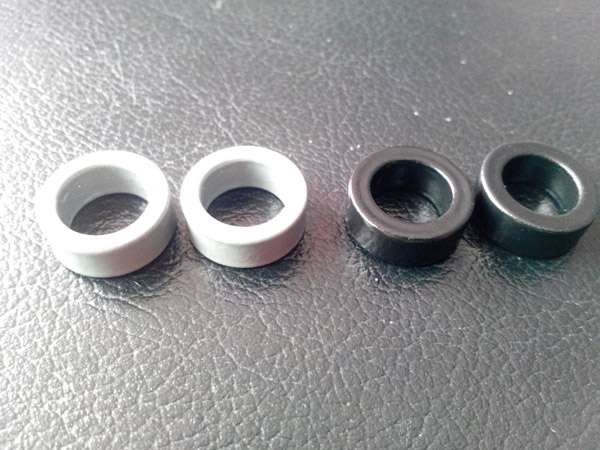

超微晶合金电感的磁性能
???饱和磁感应强度Bs（T）1.25
???初始磁导率μi(Gs/Oe)〉8×104
???最大磁导率μm(Gs/Oe)〉20×104
???矫顽力Hc（A/m）<2
???居里温度Tc（℃）560
???晶化温度Tx（℃）500
???饱和磁致伸缩系数λs <2×10-6〈2
???连续工作温度℃-50~130
???剩余磁感应强度Br（T）0.5~0.8
???铁损P（20kHz，0.5T），（W/kg）〈25
? ??铁损P（100kHz，0.2T），（W/kg）〈70
???铁损变化率ΔP (-50~125℃)〈15％
?非晶合金是20世纪70年代问世的一种新型合金材料，它是采用国际先进的超急冷技术将液态金属以1×106℃/秒冷却速度直接冷却，形成厚度为0.02 mm～0.04mm的固体薄带，得到原子排列组合上具有短程有序、长程无序特点的非晶合金组织，不具备传统金属材料的晶体结构，因此它具有与传统材料不同的性能特点，如优异的软磁性能、耐蚀性、耐磨性、高硬度、高强度、高电阻率等。由于它的性能优异，生产工艺简单，20世纪80年代以来成为国内外材料科学界研究开发和应用的重点，不仅研制出用于电子工业的软磁材料，而且还开发出其他用途的合金材料，如钎焊材料、催化剂、结构材料等。80年代未期，材料学者又在非晶化基础上研制出纳米晶软磁合金材料，该材料具有更优异的软磁性能
